TD型不銹鋼斗式提升機概述

TD型不銹鋼斗式提升機是通過膠帶為牽引件，然后由料斗挖取物料，將物料從低處垂直輸送到高處的設備。機器的提升高度可在 4 至 40 米間按需進行定制，輸送量根據型號的不同通常在 5 至 60 立方米每小時左右。這種機器可以提升輸送粉狀、顆粒狀與小塊狀、磨琢性較低的物料，也適合潮濕或易與碳鋼發生反應的物料。

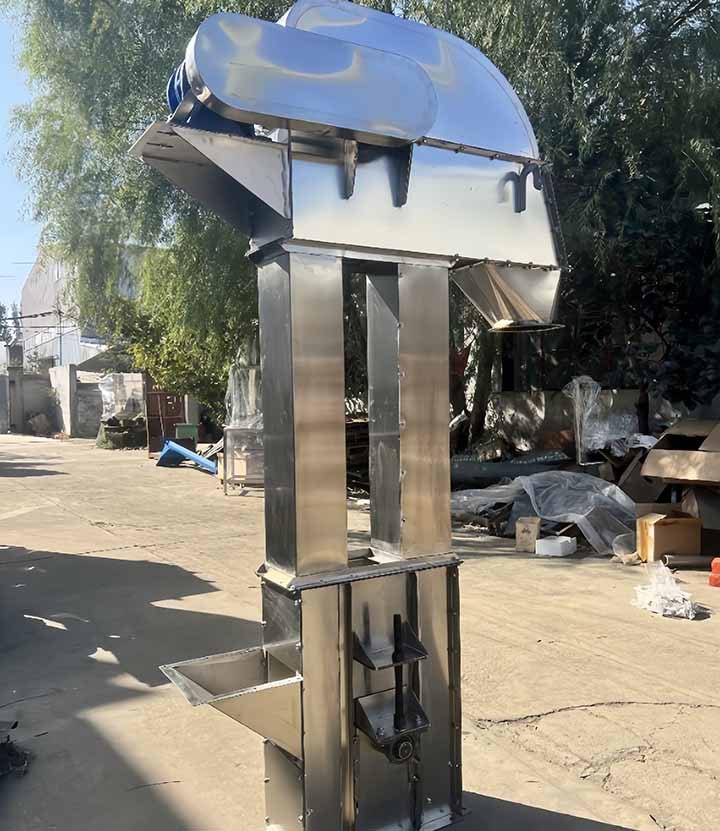

不銹鋼斗式提升機提升化肥

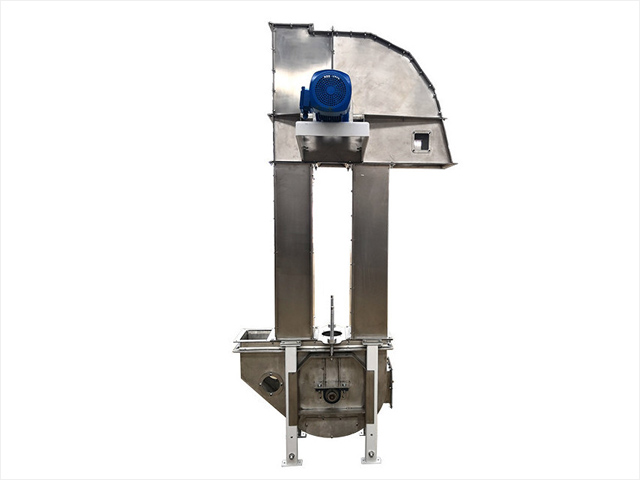

該設備為TD型不銹鋼斗式提升機,與物料接觸部分為304不銹鋼材質，具有耐腐蝕性，干凈衛生。是很多食品、醫藥、化工行業等對衛生標準要求較高的廠家專用的產品。

TD型不銹鋼斗式提升機主要特點

TD型不銹鋼斗式提升機相比于碳鋼材質既能夠耐物料的腐蝕也可以承受一定的高溫而不變形。機器運行時很穩定，撒料很少，既提高了提升量也減少了因撒料造成的環境污染。

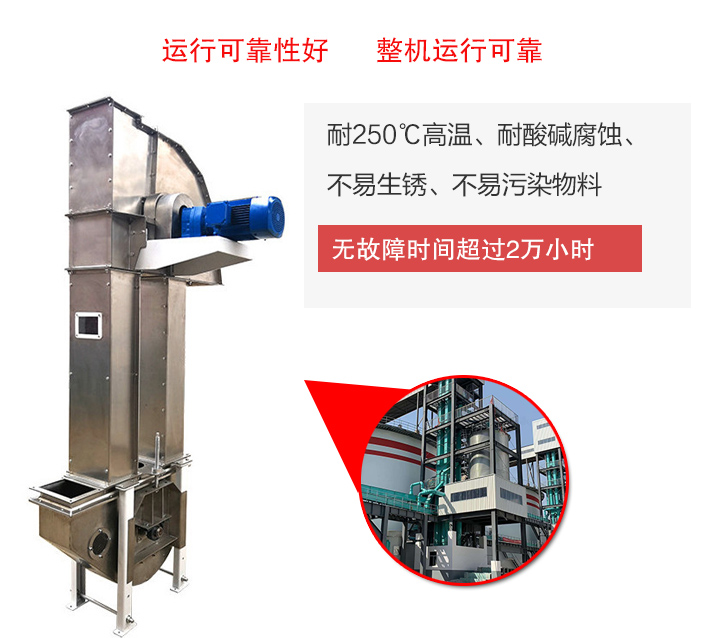

1. 304/316不銹鋼機架及料斗，耐250℃高溫、耐酸堿腐蝕、不易生銹、不易污染物料、干凈衛生。

2. 驅動功率小，采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。

3. 使用壽命長，提升機的喂料采取流入式,無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

4. 運行可靠性好，整機運行可靠，無故障時間超過2萬小時。

5. 整機密封性好，可減少提升物料過程中的粉塵飛揚，減少污染。

TD不銹鋼斗式提升機工作原理

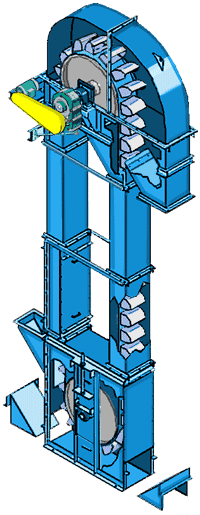

TD型不銹鋼斗式提升機斗式提升機的牽引件為橡膠帶，料斗以一定的間隔固定在橡膠帶上，橡膠帶分別繞過提升機頭部和底部的滾筒，構成具有上升有載分支和下降無載分支的閉合環形系統；工作時，布置在提升機頭部的驅動裝置通過頭部滾筒將動力傳給橡膠帶和料斗，物料從提升機底部的進料口進入料斗，料斗將物料提升至頭部的卸料口，在離心力和重力的共同作用下，料斗中的物料經卸料口卸出。

TD不銹鋼斗式提升機型號與參數

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

TD不銹鋼斗式提升機基本結構

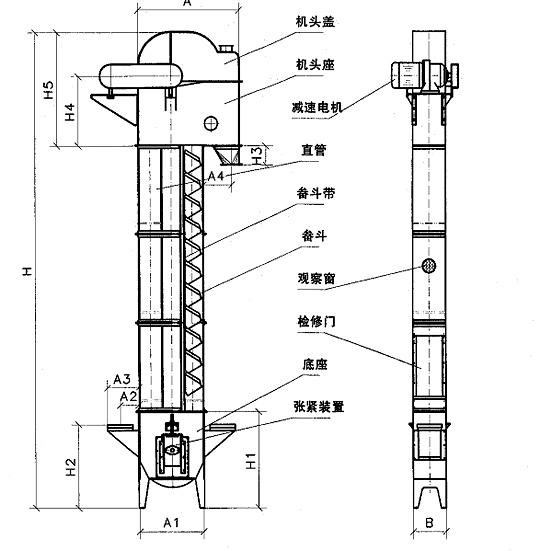

不銹鋼斗式提升機主要由料斗、外殼、機身和下部組成，其它的組成部件有機頭蓋、機頭座、減速電機、直管、觀察窗、檢修門、底座、張緊裝置等。

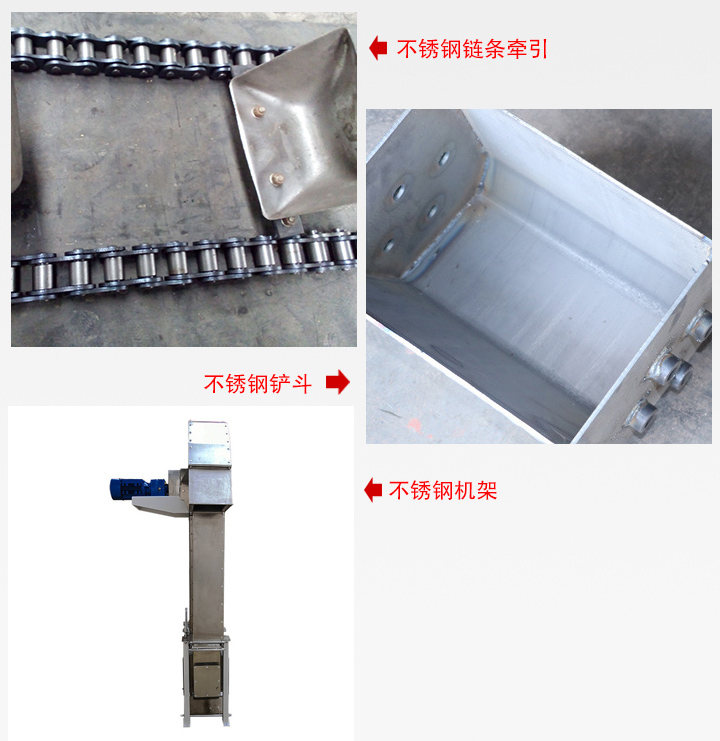

料斗：固定于膠帶(或牽引鏈)上，有三種：深斗、淺斗、三角斗。

外殼：內裝傳動裝置和止動器，可以根據機器的提升物料情況進行調整。

機身：薄鋼板焊成方形殼，裝跑偏報警器，可以監測機器的運行偏差。

下部：裝張緊裝置，能夠調節牽引件松緊，使設備運轉平穩。

TD不銹鋼斗式提升機適用范圍

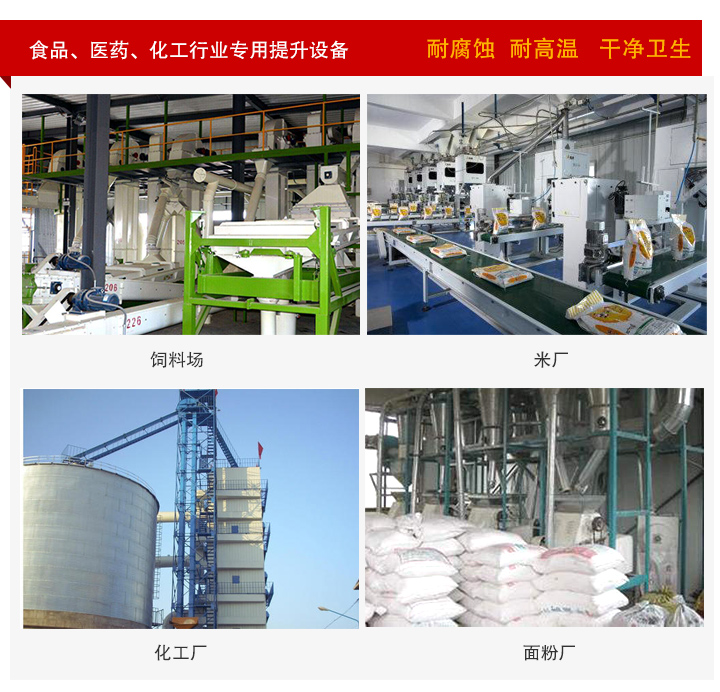

不銹鋼斗式提升機可廣泛應用于各種規模的飼料廠、面粉廠、米廠、化工廠、油廠、淀粉廠以及糧庫等領域，用于垂直提升粉狀、顆粒狀及小塊狀物料。

TD不銹鋼斗式提升機相關案例

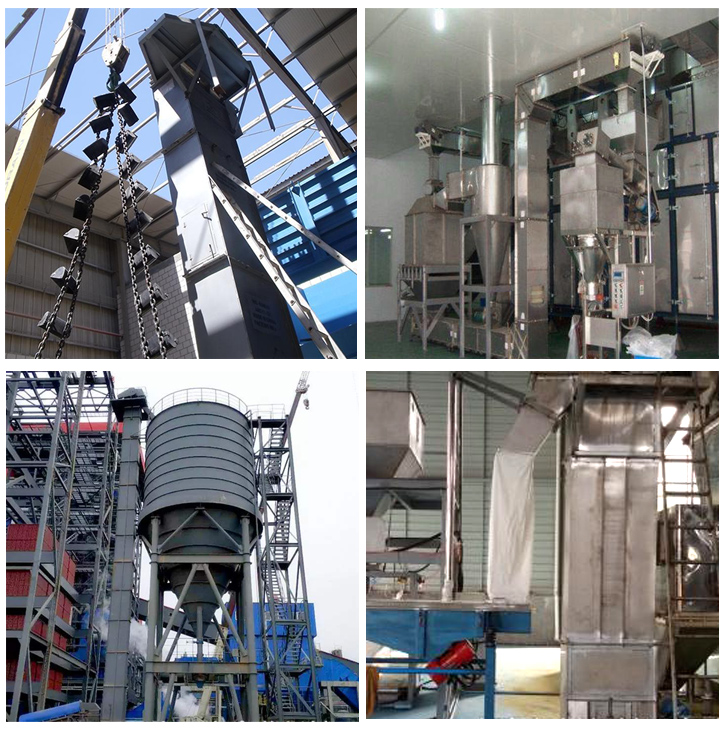

在粉體建材項目中，TD型不銹鋼斗式提升機搭配 1500 噸容量鋼板倉使用，提升高度 42 米，輸送量可達每小時 80 噸，將水泥、粉煤灰等粉狀物料從地面輸送至高位儲倉，相比于以前的提升設備該機器可以密閉輸送而且沒有不會污染粉料。在精細化工配料車間，設備之前用其他的提升設備占用空間，使用TD型不銹鋼斗式提升機后，設備是立式的，可以很好地利用車間的空間間，而且密閉式結構避免粉體原料泄漏，配合計量包裝系統，完成原料的提升與投料。
