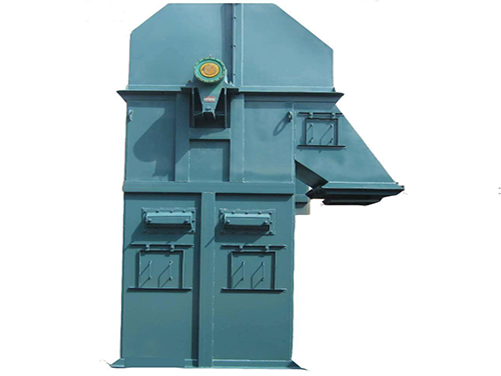

TH環鏈斗式提升機產品概述

TH系列斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用優質合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一定的容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m³易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。

本機備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。

本機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機大輸送量365m3/h,大提升高度為50m。

TH環鏈斗式提升機主要特點

TH 環鏈斗式提升機維護便捷，使用周期長。機殼采用加厚鋼板制作，整體剛性良好。設備可輸送溫度最高達 250℃的物料，中節機殼有單通道與雙通道兩種結構。運行過程平穩可靠，噪音較低。改進后的機型輸送量相比普通機型提升 30% 以上。環鏈由低合金鋼鍛造而成，并經過滲碳淬火處理，具備較高的抗拉強度與耐磨性能。

TH環鏈斗式提升機外形示意圖

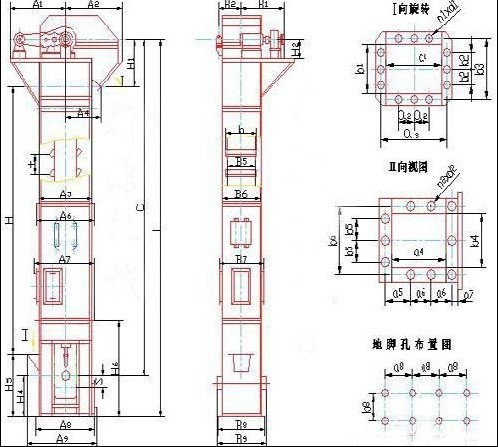

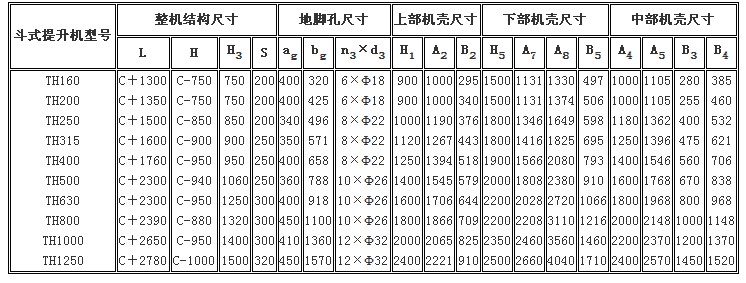

TH型斗式提升機主要安裝尺寸

TH環鏈斗式提升機應用案例

某水泥生產線配置 TH 型環鏈斗式提升機，完成生料與熟料的垂直輸送作業。設備將研磨后的物料從車間底層送至高層料倉，提升高度約三十五米，每小時輸送量穩定在五百噸左右。機身采用密封結構，減少物料散落與粉塵外溢。設備適配生產線二十四小時連續運轉節奏，鏈條與料斗磨損程度低，日常僅需定期檢查與潤滑。投用后，生產線物料流轉節奏保持穩定，各工序銜接順暢，滿足水泥生產各環節的物料輸送需求。
